磨辊对物料的碾压力在高压弹簧的作用下提高约千余公斤，产量随之提高。
磨辊装置采用重叠式多级密封，密封效果佳，作业作环境清洁。
成品粒度范围广，从0.613mm（30目）-0.013mm（1000目）不等。
当磨辊与磨环达到一定磨损后，调整高压弹簧长度，可保持磨辊与磨环之间的恒定碾压力，从而保证稳定的产量与细度。

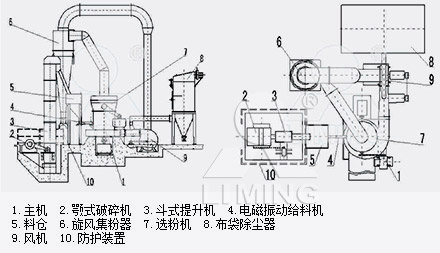

高压悬辊磨整套设备由主机、减速机、分析机、管道装置、鼓风机、除尘器、颚式破碎机、斗式提升机、电磁振动给料机、电控系统等组成。
当主机电机通过传动装置带动主轴转动时，装在铲刀架上的铲刀与磨辊同步旋转，磨辊在磨环内圆滚动的同时绕自身轴自转。电动机通过传动装置带动分析机旋转，叶轮转速越高，分选出的粉子越细。为保障磨机在负压状态下工作，增加的气流量通过风机与主机间的余气管排入布袋除尘器，被净化后排入大气。
|
型号 Model |
磨辊 个数 |
磨辊尺寸 (R×H)mm |
磨环内径 和高度(mm) |
******进料 粒度(mm) |
成品粒度 (mm) |
产量 (t/h) |
电机功率(KW) |
重量 (t) |
外型尺寸 (m) |
||
| 主机 | 风机 | 分析机 | |||||||||
| YGM75 | 3 | 260×150 | 780×150 | 15 | 0.8-0.038 | 1-3 | 18.5 | 15 | 2.2 | 4.8 | 4.3×3.5×5.1 |
| YGM85 | 3 | 270×140 | 830×140 | 20 | 0.8-0.038 | 1.2-4 | 22 | 22 | 4 | 8.5 | 5.3×4.1×5.2 |
| YGM95 | 4 | 310×170 | 950×170 | 25 | 0.8-0.038 | 2.1-5.6 | 37 | 30 | 5.5 | 16 | 7.1×5.9×7.9 |
| YGM130 | 5 | 410×210 | 1280×210 | 30 | 0.8-0.038 | 2.5-9.5 | 75 | 75 | 7.5 | 25.7 | 7.9×8.0×9.7 |
| 注：上述机器的重量,其中YGM75和YGM85的是指主机重量,而YGM95和YGM130的是指整机重量。 | |||||||||||
注：技术参数如有变动，恕不另行通知。Any change of technical data shall not be advised additionally.
